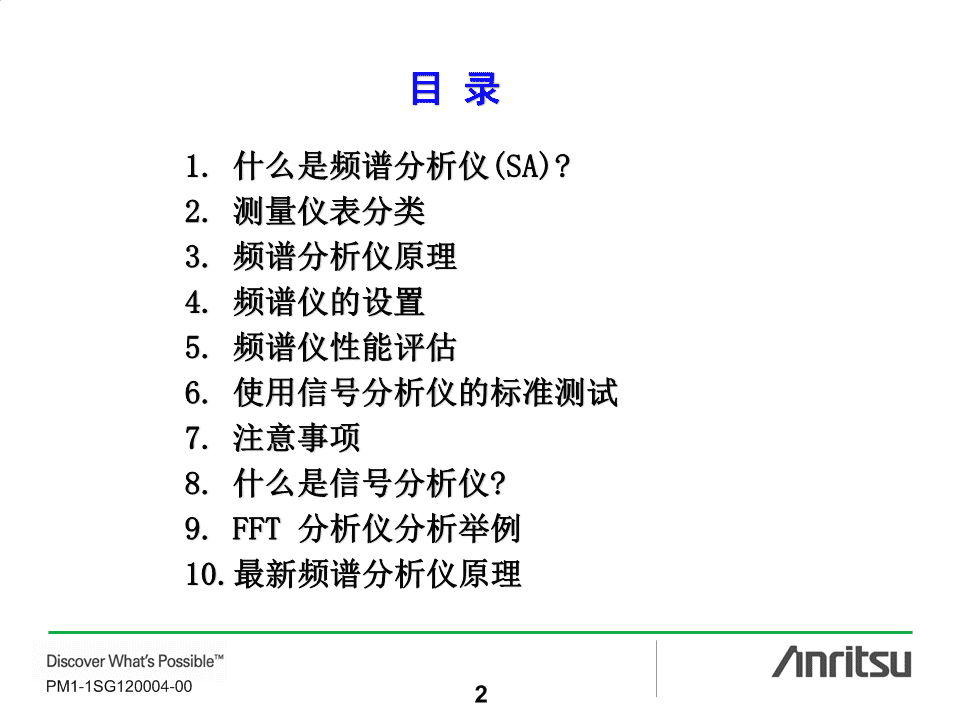

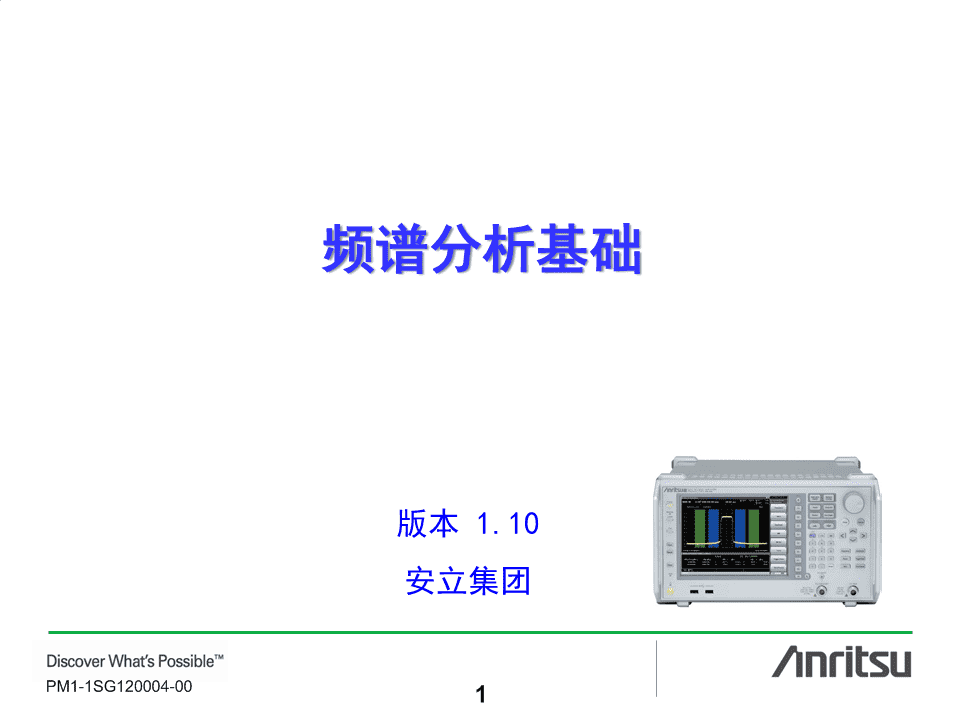

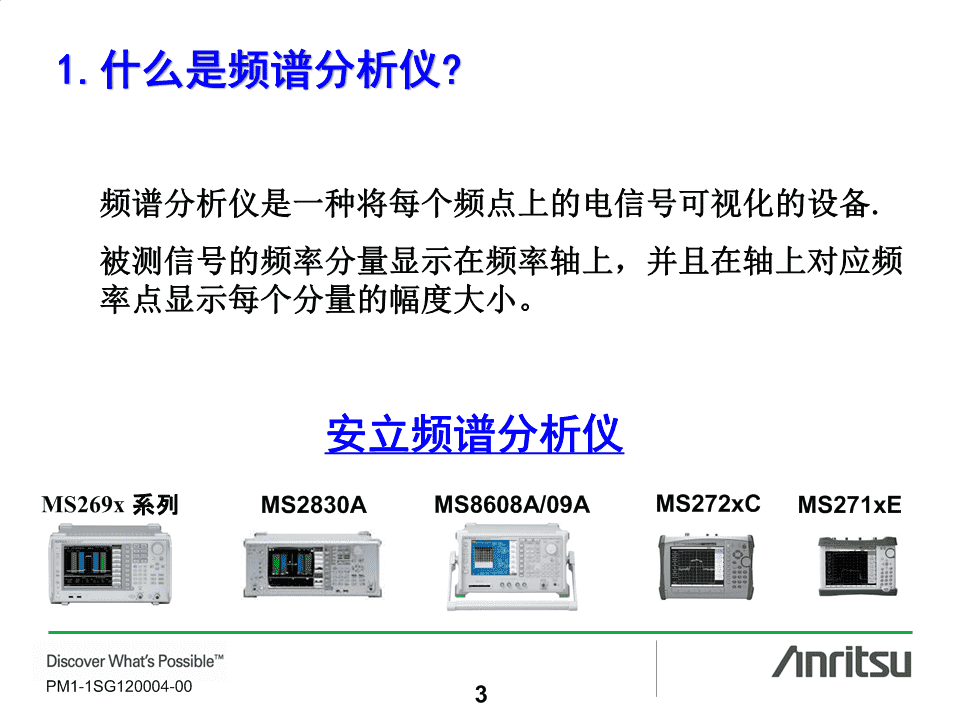

频谱分析基础版本1.10安立集团PM1-1SG120004-001 目录1.什么是频谱分析仪(SA)?2.测量仪表分类3.频谱分析仪原理4.频谱仪的设置5.频谱仪性能评估6.使用信号分析仪的标准测试7.注意事项8.什么是信号分析仪?9.FFT分析仪分析举例10.最新频谱分析仪原理PM1-1SG120004-002 1.什么是频谱分析仪?频谱分析仪是一种将每个频点上的电信号可视化的设备.被测信号的频率分量显示在频率轴上，并且在轴上对应频率点显示每个分量的幅度大小。安立频谱分析仪MS269x系列MS2830AMS8608A/09AMS272xCMS271xEPM1-1SG120004-003 2.测量仪表分类被测信号测量仪表功率(电平)功率计频率频率计频谱频谱分析仪传输/反射特性网络分析仪时域特性示波器调制特性调制分析仪PM1-1SG120004-004 电信号显示种类示波器波形Amplitude功率0.11mW(–9.6dBm)Time频谱仪波形频率分量频谱仪输出功率换算基波–10dBm0.1mWAmplitudeAmplitude二次谐波–20dBm0.01mW三次谐波–54dBm4.0nW(总功率)0.11mWPM1-1SG120004-005 幅度频率时间测量电平(幅度)频率vs.电平时间vs.电平频谱分析仪示波器(频域)(时域)频率vs.时间调制分析仪频率时间(调制域)PM1-1SG120004-006 电信号分析标准时域•观察实时变化•难以分析频率分量频域•观察复杂信号的频率分量•测量小功率失真信号•测量杂散分量调制域•观察频率上的变化•分析调制的准确度•不能观察幅度变化PM1-1SG120004-007 时域频域调制域PM1-1SG120004-008 3.频谱分析仪原理低通滤波中频滤波器对数视频滤波器器或预选器混频器(RBW)放大器检波器(VBW)输入fINfIFATT信号纵轴信号fL本振f=f±fEq.1INLIF信号横轴信号显示屏1V(rightend)扫频信号(ramp)0V横轴信号幅度(leftend)StartStop本振信号频率图2-1超外差模式频谱分析框图图2-2本振频率vs.横轴信号幅度PM1-1SG120004-009 3.1频谱分析原理低通混频输出中频中频信号输入滤波器混频器滤波器信号CMHzDMHzAMHz本振信号BCMHz：B+A和B–AMHzB–A＝DMHz:固定(中频频率)本振A=B–D因为内部信号D和B已知,输入信号A就可以确定。PM1-1SG120004-0010 3.1频谱分析原理例：频谱分析仪里的频率关系・射频频率范围(f):0Hz到3GHzinput・中频频率(f):4.2GHzIF中频滤波器输入信号低通滤波器混频器混频输出中频信号(f)(fIF)input100MHz4200MHz4200MHz本振信号(fLO)4400MHz4300MHz本振频率覆盖从4200到7200MHz用于整个本振射频频段产生中频信号.中频滤波器的中心频率等于中频频率(4200MHz).另一个信号称为“镜像信号”.镜像信号被中频滤波器阻隔从而不能传到下一级。PM1-1SG120004-0011 3.1频谱分析原理例：频谱分析仪里的频率关系・射频频率范围(f):0Hz到3GHzinput・中频频率(f):4.2GHzIF中频滤波器输入信号低通滤波器混频器中频信号(finput)混频器输出(fIF)100MHz4200MHz4200MHz本振信号8500MHz(f)LO4300MHz本振输入信号(f)和本振信号(f)频率中频信号(f)的关系是F=f–finputLOIFinputLOIF和f+f。如果8500MHz(f+f)信号被输入,100MHz的频谱会出现在频谱分LOIFLOIF析仪上。低通滤波器抑制镜像信号(f+f)避免不需要的相应出现在频谱分LOIF析仪上。PM1-1SG120004-0012 3.1频谱分析原理例：频谱分析仪里的频率关系・射频频率范围(f):0Hz到3GHzinput・中频频率(f):4.2GHzIF混频器中频滤波器输入信号低通滤波器混频器输出滤波器输出4200MHz4200MHz本振输入4200MHz本振(注意)零拍当本振信号等于中频信号，本地信号通过中频滤波器馈通，仪表显示0HzPM1-1SG120004-0013 3.1频谱分析原理估计不同的测试需求测量点数设置不同。一般的频谱仪支持最多501测试点和1001测试点设置，最新的频谱仪支持最多10001个测试点设置。显示频率设置50MHz75MHz100MHz125MHz150MHz本振频率4250MHz4275MHz4300MHz4325MHz4350MHz中频4200MHz4200MHz4200MHz4200MHz4200MHz本振频率与扫描频率同步变化从而保证固定的中频频率PM1-1SG120004-0014 3.2跟踪源原理中频滤波器低通滤波器混频器中频信号信号输入混频器输出4200MHz100MHz4200MHz本振信号4400MHz本振4300MHz跟踪源低通滤波器中频振荡器信号输出4200MHz100MHz100MHz因为使用同一个本地振荡器，所以跟踪源输出8500MHz信号频率与频谱仪的扫描频率同步。PM1-1SG120004-0015 4.频谱仪的设置4.1频谱仪的设置项4.2频率设置4.3幅度设置4.4RBW•VBW4.5扫描时间4.6衰减器设置4.7检波方式4.8跟踪•数据存储进程PM1-1SG120004-0016 4.1频谱仪的设置项1/2(1)频率(频率•跨度)中心频率开始频率、截止频率(2)幅度(幅值•幅度)参考幅度(屏幕显示最大幅值)对数刻度（纵轴）线性刻度幅度补偿与校准预置放大器(开/关)(3)中频滤波器分辨率带宽（RBW）视频带宽（VBW）PM1-1SG120004-0017 4.1频谱仪的设置项2/2(4)扫描时(7)显示•数据处理（存储）重复/单次平均显示最大保持(5)衰减器最小保持(6)检波器(8)其它标准标记点功能正峰值（准峰值）测量功能负峰值时域分析(时间轴)采样值触发/门功能均方根(有效值)平均PM1-1SG120004-0018 4.2频率的设置频率（Frequency/Span）中心频率/跨度开始频率/截止频率Span跨距ｽﾄｯﾌﾟｽﾀｰﾄ周波数开始频率截止频率frequency中心周波数中心频率PM1-1SG120004-0019 4.3幅度的设置1/2幅度（Level/Amplitude）显示最大迹线=参考幅度对数刻度PM1-1SG120004-0020 4.3幅度的设置2/2单位功率:W,dBm0dBm=1mWdBm=10Log(Xmw/1mW)电压:V,dBμV,dBmV,dBμVemf0dBμV=1μVdBμV=20Log(XμV/1μV)场强:W/m,dBm/m,dBμV/mW=V(voltage)xI(current)I=V/R(resistance),R：50W=(VxV)/50V=Wx50PM1-1SG120004-0021 4.4分辨率带宽（RBW）1/5RBW设置:设置中频带宽中频滤波器视频滤波器混频器检波器(RBW)(VBW)输入fINfIFATT信号3dB带宽fIFIFFilterPM1-1SG120004-0022 4.4分辨率带宽（RBW）2/560-dBband选择性=幅度3-dBband3dB带宽60dB带宽中心频率频率例：MS2830A指标：选择性<4.5:1选择较窄的RBW同时使3-dB和60-dB带宽更小，并且增加频率分辨率。因此，可以降低使噪声电平，可以测量更小的信号。PM1-1SG120004-0023 4.4分辨率带宽（RBW）3/5如果两个相等幅度的输入信号可被一个3dB带宽的中频滤波器分离，这两个频率分量可见。中频滤波器的3dB带宽被称为分辨率带宽（RBW）。如果两个信号在幅度上是不相等的，较小的信号会在较大信号的裙边效应下丢失。只有通过设置窄的分辨率带宽才可以查看到较小信号。例：MS2830A参数：RBW:可设置为1Hzto3MHz,50kHz,5MHz,10MHz,20MHz,31.25MHzf1=199,990MHz,f2=200,0010MHzatRBW10KHz-10kHz+10kHz-10kHz+10kHz-10kHz+10kHzPM1-1SG120004-0024 4.4分辨率带宽（RBW）4/5RBW:3kHzRBW:1kHz可分辨PM1-1SG120004-0025 4.4分辨率带宽（RBW）5/5RBW:300kHz底噪降低RBW:30kHz分解可能PM1-1SG120004-0026 4.4视频滤波器（VBW）1/2可用来辨别接近噪声的信号。例:MS2830A技术指标可选VBW：1Hzto3MHz,5kHz,10kHzto10MHzVBW10kHzVBW10Hz减小VBW，噪声的峰峰值被降低。然而，对于脉冲类信号，过低的VBW会导致所观测信号的消失。PM1-1SG120004-0027 4.4视频滤波器（VBW）2/2VBW:100kHzVBW:100kH减少了噪声zVBW:100Hz信号的峰峰值抖动。PM1-1SG120004-0028 Q：如何设置RBW和VBW？当输入被测信号信噪比较好时：VBW=RBW当输入被测信号信噪比较差时：VBW=RBW/10当测试脉冲信号时：VBW≥10*RBWPM1-1SG120004-0029 4.5扫描时间1/3本振信号频率改变=显示屏上从左到右测量频率的改变。这被称为频率扫描.扫描时间与频率跨度（SPAN），RBW和VBW有关。fL本振横轴信号信号扫描信号频率扫描PM1-1SG120004-0030 4.5扫描时间2/3保持RBW不变，增加扫描时间.固定相应速度幅度快速地变化中频滤波器视频滤波器混频器(RBW)检波器(VBW)fINfIF输入信号ATTfL垂直轴信号本振信号水平轴信号显示扫描信号(ramp)PM1-1SG120004-0031 4.5扫描时间和RBW3/3波形①以合适的扫描时间显示；随着扫描时间的加快，波形②和波形③的幅度和频率发生的降低和偏移；扫描时间不正确，频谱仪会出现“UNCAL”。频宽（SPAN）正确的扫描时间=Kx(RBW≥VBW)RBWxVBWK=3PM1-1SG120004-0032 4.6衰减器1/3频谱仪必须保证合适的输入信号电平，从而得到最大的测量动态范围，该动态范围由失真和底噪所决定。输入信号的大小和失真成分的关系由混频器的输入信号电平决定，而不是由输入衰减器决定。为了得到正确的测量结果，需要通过设置衰减器来衰减输入信号使得进入混频器的信号电平最佳。混频器输入信号ATT混频器输入本振信号安立公司典型混频器输入电平:-10dBmPM1-1SG120004-0033 4.6衰减器2/3混频器输入电平过大导致失真合适的衰减得到正确的波形0dB20dBDistortionduetoexcessiveinputPM1-1SG120004-0034 4.6衰减器3/330dB20dB–80dBm-90dBm40dB50dB–60dBm-70dBmPM1-1SG120004-0035 Q：衰減器的作用？1.当测量高电平信号时，对信号进行衰减，保护频谱仪不受损。2.改善仪器端口的匹配特性。3.提高测试的准确性，混频器是非线性器件，当混频器输入信号电平较高时，输出会产生许多产物，而且电平太高会干扰测试结果，使无互调范围减小。当输入信号电平在混频器1dB压缩点以上时，测试结果会不准确。4.提高频谱仪动态范围：通过设置步进衰减器调节进入混频器的电平，可以得到较大的动态范围。5.同时，衰减器设置过大，仪器的本底噪声被抬高。PM1-1SG120004-0036 4.7检波器模式选择*决定于测量方法Normal（正常）:在当前采样点和下一个彩样点之间同时显示最大电平和最小电平。PosPeak（正峰值）：保持并显示当前采样点和下一个采样点之间的最大电平—适用于测量接近噪声电平的信号。Sample（取样）:显示采样点上的瞬时信号—用于噪声电平和时域测量。NegPeak（负峰值）：保持并显示当前采样点和下一个采样点之间的最小电平。DisplaySamplepointDisplayPM1-1SG120004-0037 4.7检波器模式选择*决定于测量方法RMS:根均方显示输入信号从当前样点到下一个样点的根均方值（有效值）—用于测量类噪声信号。Average（平均）:显示输入信号的当前样点和下一个样点之间的平均值。QP:Quasi-peak（准峰值）用于测量易被宽带脉冲噪声掩盖的窄带信号。是一种定义了充放电时间的峰值检波器，多用于干扰测量或EMC，EMI方面的测试。如下显示，通常准峰值是介于峰值和平均值之间的中值，然而对于连续波，正峰值检波法和峰值检波法非常接近，具体定义在EMI测量中。PeakQuasi-PeakAveragePM1-1SG120004-0038 4.7检波器模式选择Pos&NegPosPeakSampleNegPeakPM1-1SG120004-003439 4.7检波器模式选择RMSPM1-1SG120004-0040 4.8迹线存储模式选择该功能会存储每次扫描后相同频点上的测量数据，并显示最大值、最小值和平均值，被称为显示模式。Normal（正常）:更新并显示每次扫描后的曲线，用于通用测量。MaxHold（最大保持）:每次扫描后，比较每个频点上前一次幅度值和更新后的幅度值大小，并显示最大幅度值—用于测量突发信号。MinHold（最小保持）:每次扫描后，比较每个频点上前一次幅度值和更新后的幅度值大小，并显示最小幅度值。LinAverage（线性平均）:平均线性幅度值，并以对数值显示。Average（平均）:每次扫描后平均频率轴上的每个点。PM1-1SG120004-0041 4.8迹线存储模式选择Off(Normal)MaxHoldLinAverageMinHoldPM1-1SG120004-0042 4.8迹线存储模式选择AveragingTwiceAverageAveraging16timesPM1-1SG120004-0043 4.9时间轴测量WirelessLANタイムディレイタ延迟时间时间スパン跨度イムPM1-1SG120004-0044 5.频谱仪性能指标5.1最大输入电平5.2测量频率范围5.3单边带相位噪声5.4动态范围(平均噪声电平,残余相应失真）5.5显示频率范围PM1-1SG120004-0045 5.2最大输入电平最大输入电平是频谱仪输入电路（衰减器和混频器）能承受的最大损坏电平。超过最大输入电平的输入信号必须衰减。损坏电平混频器输入信号ATT本振例子:MS269xA最大输入电平+30dBm(ATT≧10dB)PM1-1SG120004-0046 5.3测量频率范围测量频率范围决定于第一级IF频率（中频滤波器的中心频率）和第一级本振频率范围。输入信号频谱=本振信号频率–中频频率混频器的输出是输入信号和本振信号的混频产物，当混频输频率成分与IF中心频率相等时，该信号就会通过IF滤波器，并显示在屏幕上。1stMixer1stIFfrequencyInputSignalIFFilter(4200MHz)(0to3000MHz)(fc=4200MHz)1stLocalOSC(4200to7200MHz)fPM1-1SG120004-0047 5.4单边带相噪(1/2)频谱仪内部的本振的噪声会以“裙边”的形式出现在波形上，边带噪声指示了信号的频谱纯度，决定了载波邻近信号的特征。定义：距离中心频率某一频偏处的电平低于峰值电平的dB数（设置RBW为最小，输入一单载波信号）相位噪声测量功能PM1-1SG120004-0048 5.4单边带相噪(2/2)例:MS2690A技术指标–116dBc/Hz(100kHzoffset)–137dBc/Hz(1MHzoffset)(18to28摄氏度,2GHz)F0=2GHz,Offset100kHz,RBW10kHz,VBW10HzF0=2GHz,Offset1MHz,RBW100kHz,VBW10HzcarriercarrierOffset100kHzOffset1MHz单边带相噪：单边带相噪:–80dBc/10kHz–120dBc/Hz–88dBc/10kHz–138dBc/HzPM1-1SG120004-0049 5.5动态范围动态范围即频谱仪的无失真（噪声电平，残余相应和失真）测量范围。不同厂家有不同的定义：(1)平均电平(2)残余相应(3)二次谐波失真(4)二音三阶互调失真PM1-1SG120004-0050 (1)平均显示噪声电平频谱仪的噪声来源于热噪声和内部有源器件如晶体管和IC等带来的噪声。平均显示噪声电平决定了频谱仪可以测量的最小信号电平。不同的设置平均显示噪声电平的值不同，我们统一转换成每Hz来表示。平均显示噪声电平的计算公式为：Pn(平均噪声)=10log(kTB)+N100k:波尔兹曼常数(1.38054x10-23J/K);T:绝对温度(Ｋ);B:中频带宽;N:0噪声系数(有源器件)例:MS269xA技术指标平均显示噪声电平<–155dBm/Hz(f=30MHzto2.4GHz,18to28摄氏度,检波方式:Sample,VBW=01Hz,衰减0dB)PM1-1SG120004-0051 改变RBW和ATT的设置对平均显示噪声电平的影响RBWATTATTRBW60dB50dB30kHz40dB10kHz30dB3kHz20dB1kHz10dBRBW变化10倍，平均显示噪ATT变化10dB，平均显示噪声声电平相应的改变10dB。电平相应的改变10dB。PM1-1SG120004-0052 Q：提高频谱仪测试灵敏度的方法有哪些？1.减小RBW的值2.减小衰减器的值3.减小VBW的值4.增加前置放大器（增益＞噪声系数）PM1-1SG120004-0053 (2)残留响应残留响应是指频谱仪没有输入信号时屏幕上显示的离散的响应信号。残留响应主要是由频谱仪内部的本振信号和它的谐波信号以及它们之间的混频信号落在了中频频段内所带来的。与平均显示噪声电平是影响整个频带不同，残留响应只在一些特定的频带上出现，它会影响小功率信号的测量。例：MS269xA技术指标残留响应≦–100dBm(f≧1MHz,ATT=0dB)0PM1-1SG120004-0054 (3)二次谐波失真当较大幅度的信号输入到频谱仪内部混频器端口时，在输入频率的二倍频率和三倍频率处也会有响应信号，我们称之为频谱仪的二次谐波失真。例:MS269xA技术规范二次谐波失真≦–75dBc(400MHz6GHz):（>6GHz）≤–90dBc1dB混频器输入:–10dBm混频器输入a当混频器端口输入功率为-10dBm时，–10dBm1dBy2=2x+b二次谐波信号功率为-100dBm。SHI=2a–b–90dBc2dB=2x(-10)–(-100)=+80dBmb(–100dBm)1dB(2)二次谐波失真(0.4to3GHz):<–75dBcX(inputlevel)混频器输入:–30dBmSHI=2a–by1:基波;y2:二次谐波=2x(–30)–(–105)=+45dBmy1=x+a(1)y2=2x+b(2)由公式（1）和（2）可知，当y1与y2相等时即为SHI。x+a=2x+bx=a–by=2a–bPM1-1SG120004-0056 (4)三阶交调失真当两个相邻的大功率信号输入到混频器时，两个信号和两个信号的谐波互相影响从而产生2f-f和2f-f的信号，我称之为三阶交1221调信号。例:MS269xA技术规范三阶交调失真≤–74dBc(0.7≦f<4GHz,≧300kHz频率间隔,每个信号在混频器输入处均为–15dBm)0–15dBm–74dBc基波信号增加1dB，三阶交调信号增加3dB。2f1–f2f1ｆ22f2–f1PM1-1SG120004-0057 什么是TOI(三阶截断点)?y(输出幅度)例:MS8609Ay1=x+aTOI(1)三阶交调失真(0.4to0.7GHz):MS269xA指标<–66dBc0.7to4GHz混频器输入:–15dBm1dB当混频器输入幅度为-15dBm时，三阶交调混频器输入a失真的幅度为-81dBm。–15dBm1dBTOI=(a–b)/2+ay2=3x+b=(–15+81)/2–15=+18dBm–74dBc3dB2)三阶交调失真(0.7to4GHz):b(–89dBm)<–74dBc1dBx(输入幅度)混频器输入:–15dBmTOI=(a–b)/2+a=(–15+89)/2–15=+22dBmy1:基波;y2:三阶交调失真y1=x+a(1)3)三阶交调失真(4to6GHz):y2=3x+b(2)<–66dBc由公式（1）和（2）可知，当y1与y2相等时即为SHI。混频器输入:–15dBmx+a=3x+bx=(a–b)/2TOI=(a–b)/2+ay=(a–b)/2+a=(–15+81)/2–15=+18dBmPM1-1SG120004-0058 Q：如何区分输入被测信号和频谱仪失真？通过改变前置衰减器来区分输入被测信号和频谱仪自身失真：1.频谱显示信号随前置衰减器衰减值的改变而改变：频谱仪自身失真信号2.频谱显示信号随前置衰减器衰减值的改变而不变：输入被测信号PM1-1SG120004-0059 5.6显示动态范围例:MS269xA技术规范信号–15dBmA:平均显示噪声电平≦–155dBm/Hz(f=2GHz)0CB:残留响应BA<–100dBmC:谐波失真<–75dBc当混频器输入–30dBm例:输入信号幅度为–15dBmA:平均显示噪声电平–15dBm–(–155dBm)=140dB/HzB:残留响应–15dBm–(–100dBm)=85dBC:谐波失真-15dB+75dBc=60dBPM1-1SG120004-0060 5.7安全动态范围(使用滤波器)在进行杂散测试时，为了避免混频器端口处输入的信号过大所产生的假相应影响到被测小信号，所以我们需要使用外置带阻滤波器来抑制较大功率的载波信号。载波由于混频器输入功率较大所产生载波的载波频率的二次谐波失真二次谐波失真消失PM1-1SG120004-0061 6.使用信号分析仪的标准测试发射机常规测试项・占用带宽・临道功率泄露比・杂散(TRx)PM1-1SG120004-0062 6.1LTEFDD测试项3GPPTS36.1416.2Basestationoutputpower6.3.1REPowercontroldynamicrange6.3.2Totalpowerdynamicrange6.4TransmitON/OFFpower6.5.1Frequencyerror6.5.2ErrorVectorMagnitude6.5.3Timealignmentbetweentransmitterbranches6.5.4DLRSpowerTransmitter6.6.1Occupiedbandwidth6.6.2AdjacentChannelLeakagepowerRatio(ACLR)6.6.3Operatingbandunwantedemissions6.6.4Transmitterspuriousemissions6.7Transmitterintermodulation7.2Referencesensitivitylevel7.3Dynamicrange7.4In-channelselectivity7.5AdjacentChannelSelectivity(ACS)7.5Narrow-bandblockingReceiver7.6Blocking7.7ReceiverspuriousemissionsReceiverintermodulation7.8Receiverintermodulation(Narrow)PM1-1SG120004-0063 6.2占用带宽当载波被调制时，其传输频谱扩展宽度与调制速率成正比。占用带宽限制了频谱扩展宽度，因为冗余的扩展频谱会干扰相邻的信道。如下图所示，占用带宽是指包含了99％的传输频谱总功率的带宽。占用带宽目测不像是0.5％，原因是对比的单位是dB。99%0.5%0.5%PM1-1SG120004-0064 6.3邻信道泄露比(ACLR)泄露的功率会影响通信系统中的相邻信道。所以，通信协议中会要求对邻信道泄露比（ACLR）进行测量。相邻信道泄露的功率PM1-1SG120004-0065 Q：频谱仪的自身的哪些性能会影响到ACLR测量？频谱仪的固有热噪声频谱仪的相位噪声频谱仪自身的互调失真PM1-1SG120004-0066 6.4杂散无线通信系统中会使用多个振荡器，所以可以设置杂散限值来限制冗余杂散信号的泄露幅度。通过判断冗余的杂散信号是否小于此限值，从而判断此系统是否通过杂散测试。信号杂散PM1-1SG120004-0067 7.注意1.测试前建议进行仪表的自校准。2.仪表的设置不同，测试的结果和波形会不同。当我们设置不同的RBW，VBW，扫描时间，检波方式和波形处理方式（平均等）时，显示的波形和测量的结果会不相同。所以当我们需要对比两次或多次测试的数据时，首先要确定每次测试的仪表设置是否相同。3.频谱仪内部混频器输入幅度过大会导致信号的失真。我们通过内置的衰减器或外置的滤波器来衰减输入的信号使得频谱仪内置混频器的输入信号幅度为最佳值。（特别是使用天线时和不抑制载波进行杂散测试时。）4.突发信号的测量设置扫描时间和轨迹点数使得单个轨迹点的时间（扫描时间/轨迹点数）大于突发信号的重复周期。我们可以在时域模式下测试该突发信号的周期，然后相应的设置扫描时间和轨迹点数。最大保持功能可以用来显示突发信号的波形。PM1-1SG120004-0068 7.注意5.输入端口隔离直流对于采用直流耦合的频谱仪，应严格杜绝输入端口接入直流信号，因为会直接破坏混频器的二极管。PM1-1SG120004-0069 8.什么是信号分析仪?数字信号分析仪频谱分析仪多用于频率的分析。信号分析仪结合了频谱仪的超外差结构，高速的A/D转换器，数字中频和FFT（快速傅里叶）技术。与频谱分析仪对于频域信号的频谱测量功能相比，信号分析仪在时域信号的分析和复杂数字调制信号的分析上更有优势。PM1-1SG120004-0070 8.1信号分析仪的分析实例LTE信号的测量调制分析调制分析EVMvs子载波RE结构图PM1-1SG120004-0071 8.2信号分析仪的分析实例ISDB-Tmm（日本地面数字电视广播）信号分析MERvs子载波测量传输时延测量PM1-1SG120004-0072 9.FFT（快速傅里叶变换）分析仪的分析实例FFT:快速傅里叶变换(高速傅里叶变换)傅里叶：法国数学家AABBC频率时域图形频域图形C分析频率成分FFTPM1-1SG120004-0073 10.最新的频谱分析仪原理图预置滤波器数字中频混频器fINf输入IFATTADCDSP信号fL本振f=ffINLIF公式1信号显示1/N数字扫描PDDDS掃引信号(ランプ)模拟→数字幅度和频率的稳定度都得到大幅的提高!PM1-1SG120004-0074 10.最新的频谱分析仪原理图◎数字扫描…1.提高频率精度支持更高精度更宽频率跨度的频率锁定技术◎数字中频处理…1.支持更快速的测量不再受滤波器（模拟）响应时间的影响。提高系数K。2.提高频率I选择度性能数字中频滤波器提高了滤波器的矩形系数（例如:15:1→4:1）。3.提高幅度测量精度改善对数放大器（模拟）的线性误差。无需设置参考电平接近被测信号幅度，也可以保证较高的幅度测量精度。PM1-1SG120004-0075 谢谢！PM1-1SG120004-0076
